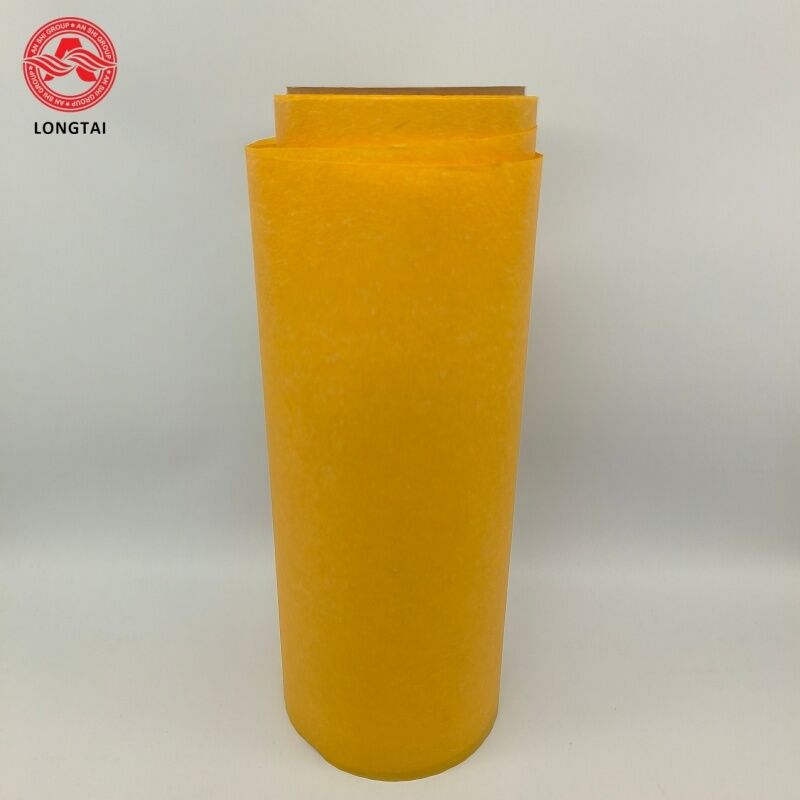

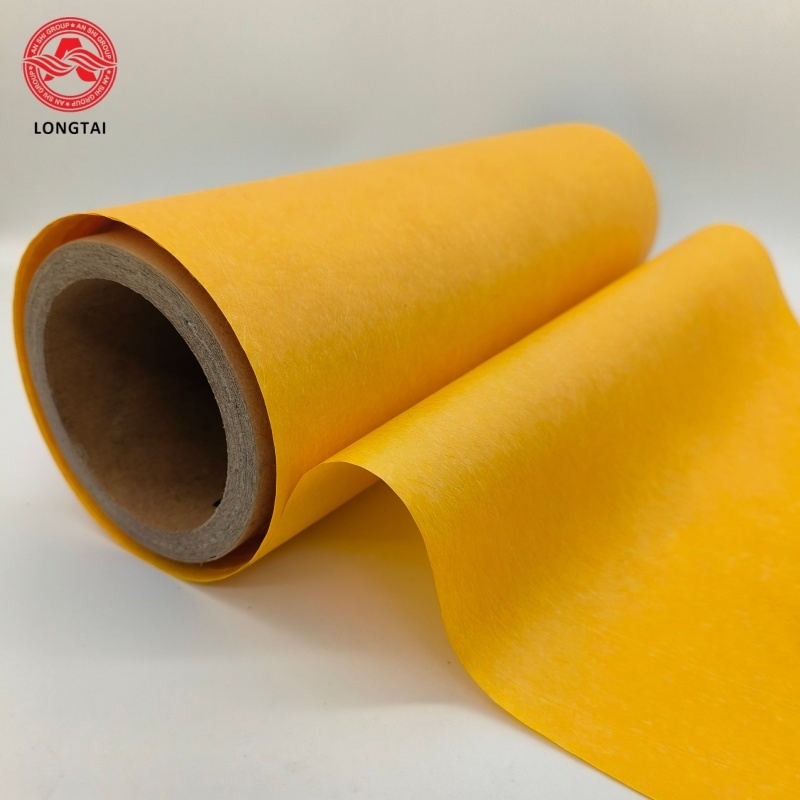

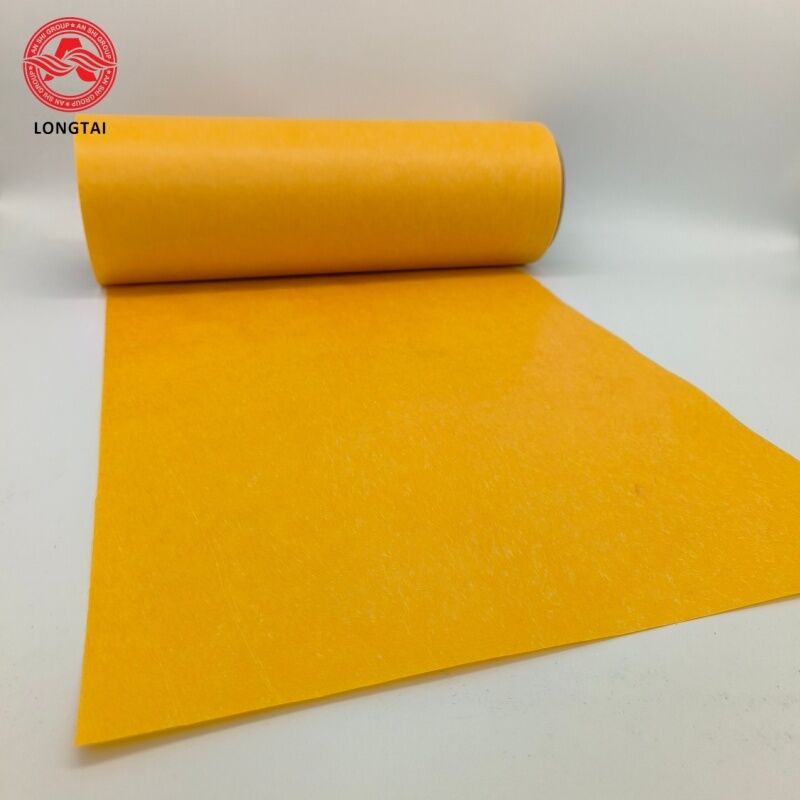

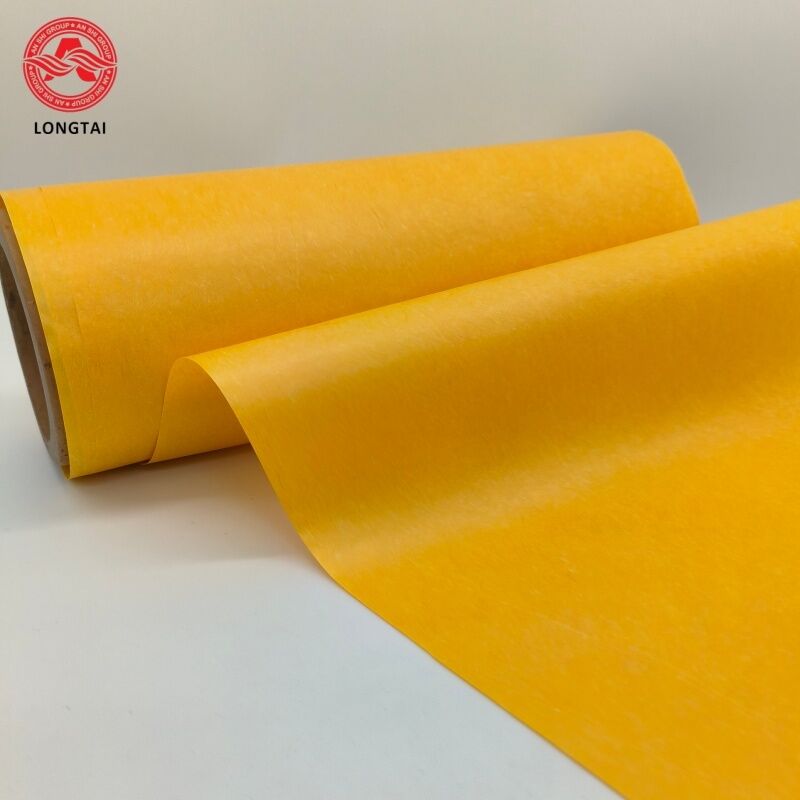

280℃ 내열 폴리이미드 종이, 모터 고정자를 위한 안정적인 상간 및 회전 간 절연

이 고성능의 폴리아미드 절연용 종이는 건조형 및 기름에 담긴 고온 트랜스포머의 굴곡 절연용으로 특별히 개발되었습니다.210°C ~ 280°C에서 장기간 연속 작동을 지원합니다., 극도로 고열 저항성 C급 단열 기판으로 분류되는 일반적인 H급 (180°C) 단열 재료의 열 저항 한도를 훨씬 초과합니다.

고 순수 폴리아미드 섬유 형성 기술로 제조되어 우수한 전기 단열, 기계적 강도 및 열 안정성을 통합합니다.그것은 다이 일렉트릭 약화와 같은 전통적인 아라미드 종이의 결함을 극복, 고온에서 차원 수축 및 기름 노화 저항이 낮으며 고급 전력 트랜스포머의 핫스팟 영역의 단열 요구 사항에 완벽하게 부합합니다.

• 두께 범위: 0.06mm ~ 0.3mm, 사용자 정의 절단 너비 사용 가능
• 다이렉트릭 강도: ≥15kV, 지속적인 고온에서 안정적인 단열 성능
• 기계적 성질: 경사적 팽창 강도 ≥160MPa, 찢기 강도 > 4kN/m, 균열 없이 자동 윙링을 위한 유연성
• 열 내구성: 장기 사용 온도 210°C~280°C, 지속적인 높은 열 아래 부드럽게, 수축 또는 독성 휘발성 없습니다.
• 화학 저항성: 트랜스포머 절연유에 무활성, 발크, 산성 및 알칼리 용매를 浸透, 오랜 시간 침수 후 분말화 또는 분해가 없습니다.

• 초고열 저항성: 210~280°C에서 안정적인 장기 사용, 트랜스포머 과부하 중 즉각적인 과열 충격에 저항하며 장비의 사용 수명을 크게 연장합니다
• 신뢰성 높은 다이 일렉트릭 성능: 높은 온도, 높은 주파수 및 오일 몰입 하에서 경미한 분해 전압 하락, 공간 충전 축적 및 부분 방출을 제한
• 탁월한 기계적 견고성: 높은 팽창 및 찢기 저항성, 손상을 입지 않고 코일 랩 및 인터 레이어 인라인에 대한 좋은 유연성
• 낮은 열 수축: 넓은 온도 범위에서 안정적인 차원, 긴 시간 동안 고온 작동 후 변형이 없습니다.
• 불 retardant & 환경 친화적: 스스로 끄는, 하로겐이 없고, 높은 온도에서 유해 가스 배출이 없으며, 건조형 트랜스포머의 화재 안전 표준을 준수합니다.

폴리아미드 절연 종이는 유연한 내부 슬롯 라인링 절연, 턴 간 절연 및 스테이터의 단계 간 분리 장치로 사용됩니다.

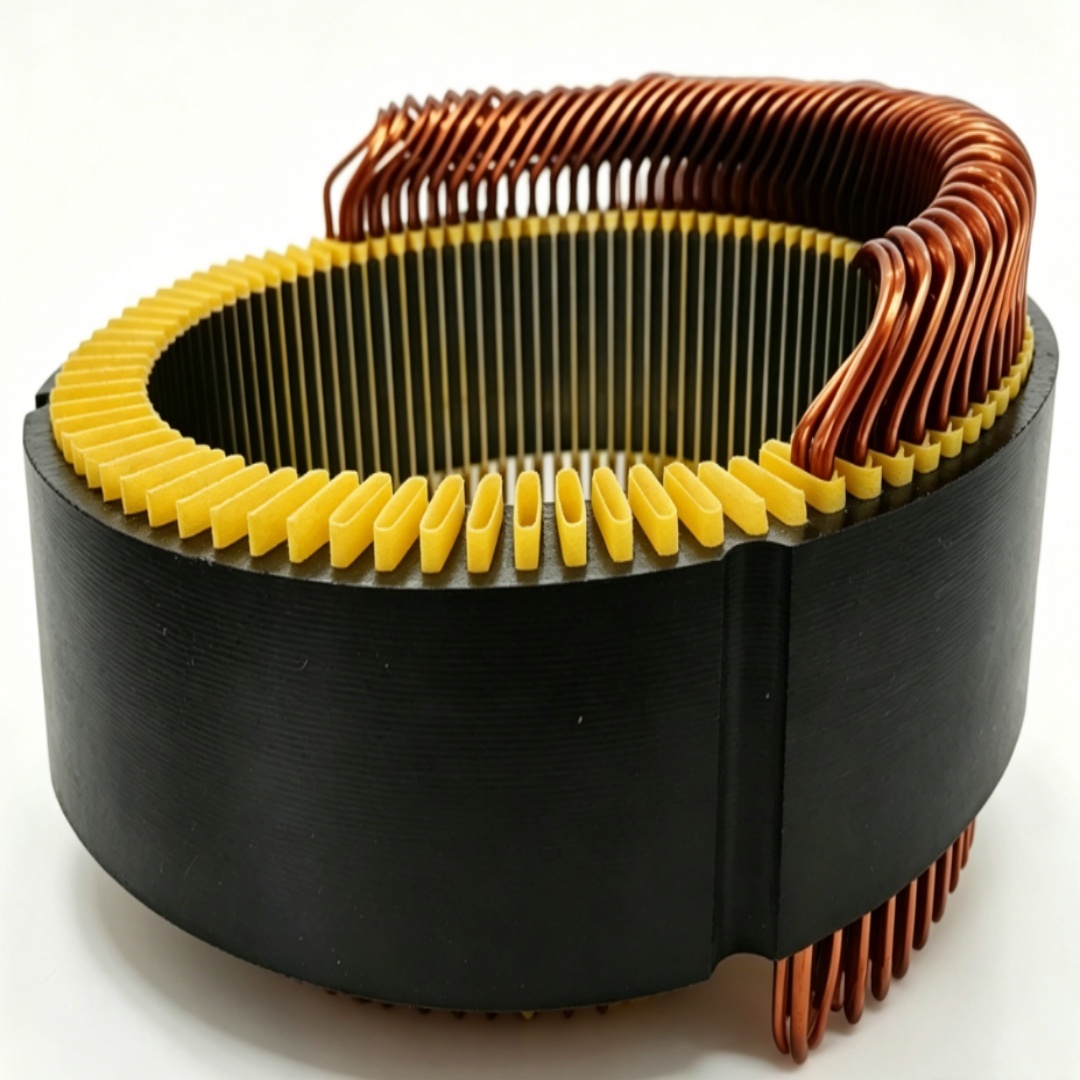

그것은 와일링 선도자와 스테이터 코어 (당신의 헤어핀 평면 와이어 스테이터에서 표시되는 흰색 모양의 절제 부품) 사이의 주요 토지 절제 역할을합니다.

1. 슬롯 단열 (코어 애플리케이션)

   실리콘 스틸 스테터 코어 내벽과 구리 롤링 사이에 겹쳐져 있으며, 지질 고장 단회로를 방지하기 위해 롤링 선도자로부터 전도성 코어 라미네이션을 전기적으로 격리합니다.그것의 유연한 특성은 스테터 슬롯의 불규칙한 윤곽에 완벽한 적합성을 허용, 그것은 헤어핀 평면 와이어 모터에 필수적인 재료입니다.

2. 중간 단열

   3단계 구리 윙들 사이에 꽂혀 있어 서로 다른 전기 계절의 전도기 사이의 접촉 단회로를 피한다.

3. 끝 라인러 쿠션

   윙링 오버홀링의 바닥에 놓인 유연한 버퍼 매트, 진동을 흡수하고 구리 와이어의 날카로운 가장자리가 스크래치되어 와이어 에마일 절연 필름을 손상시키는 것을 방지합니다.

핵심 기능: 유연한 컨포멀 절연 장벽을 통해 전도 회로를 고립합니다. 좁고 구부러질 수 있는 슬롯 구멍에 맞게 만들어졌습니다.
